低壓報價注意事項銅排:

MNSH，GCK，非標準GCS，MNS2.0機柜銅排方案

低壓銅排的設計應考慮以下幾個方面:

一、水平母線長度計算注意事項

二、進線支路母線長度計算

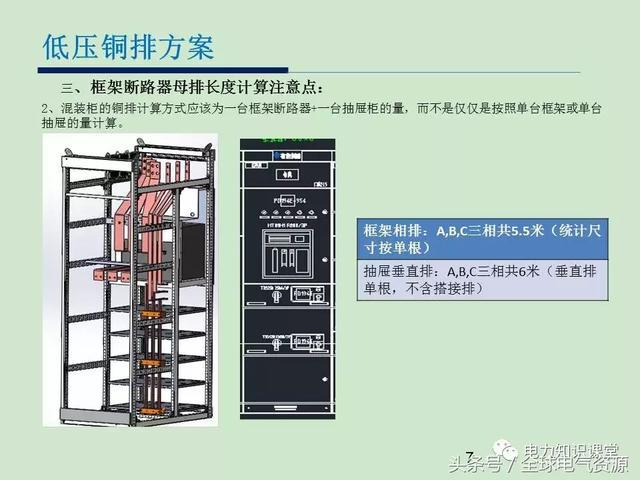

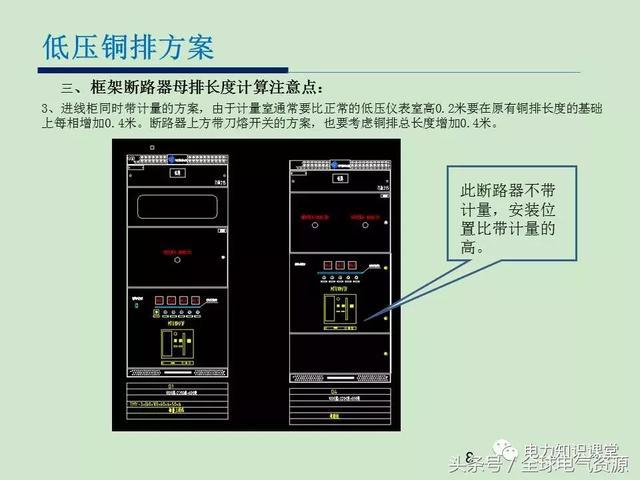

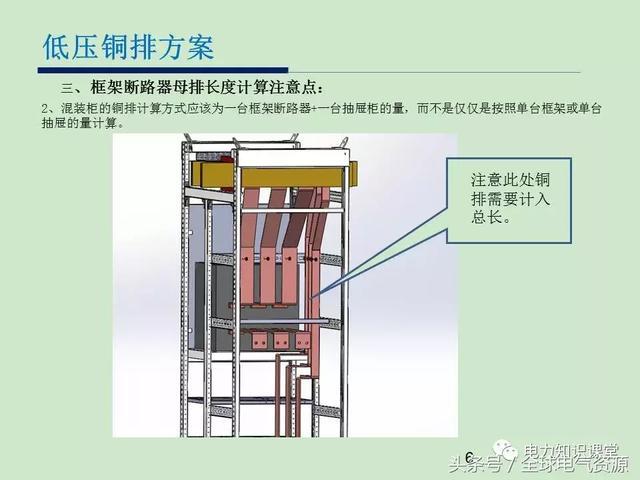

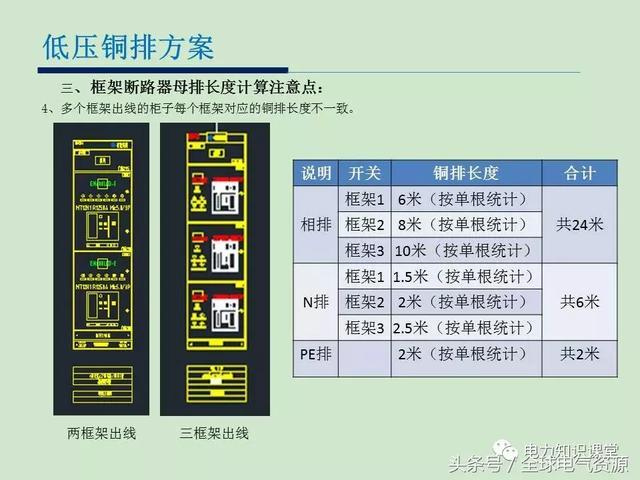

三、框架式斷路器柜母線計算注意事項

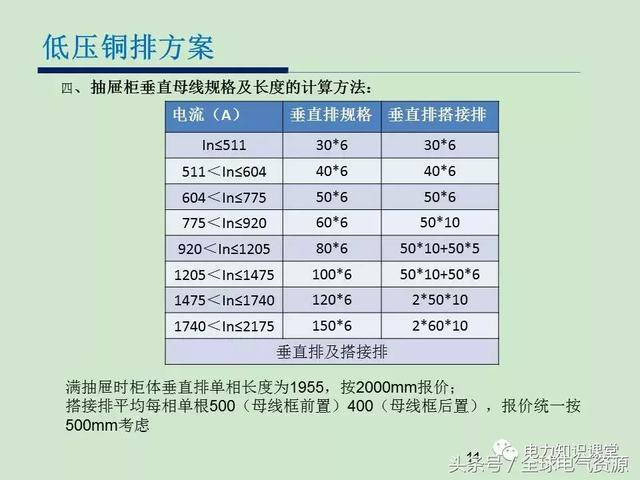

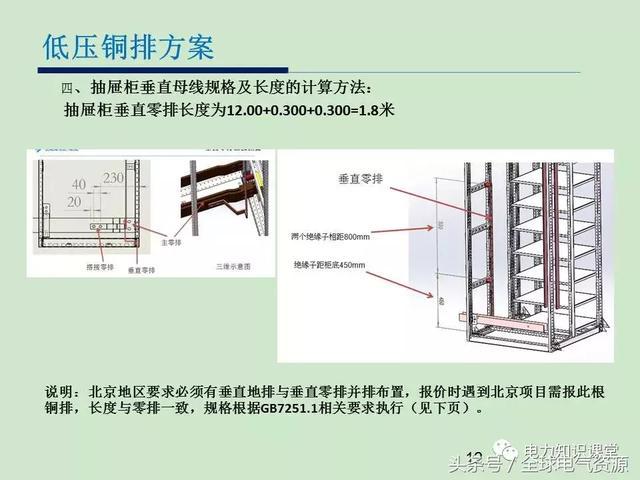

四、如何選擇豎排？

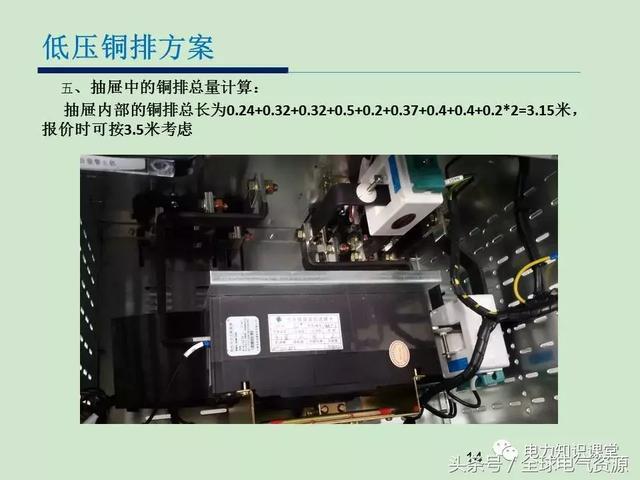

五、抽屜銅排長度如何計算

電容器柜銅排如何選擇？

一、水平母線長度計算

除了與機柜寬度相關外，水平母線的計算還應考慮以下幾點:

1.如果要求母排柜頂200，實際上，銅排的總長度不僅是200，而且是與柜內主母線重疊的部分。正常長度應計算為400。

2.上饋線水平母線的長度為機柜寬度。該計算僅適用于上部進料器。側入口線前后有水平母線，應予以考慮。原則上，至少應增加主母線寬度的一半。為了防止銅排計數不足，建議增加一個機柜主母線的位移量(如下圖所示)。

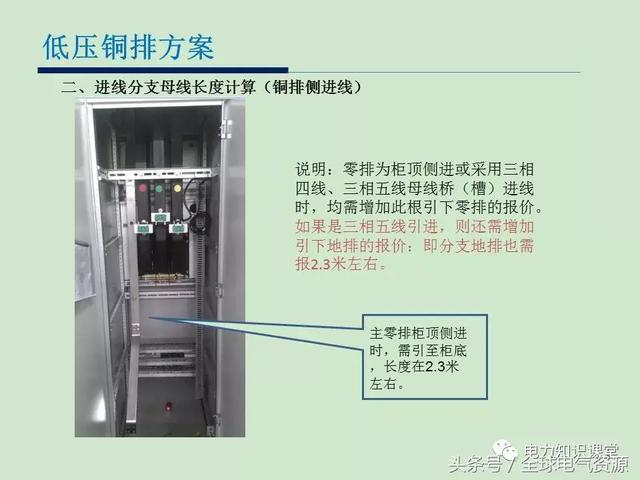

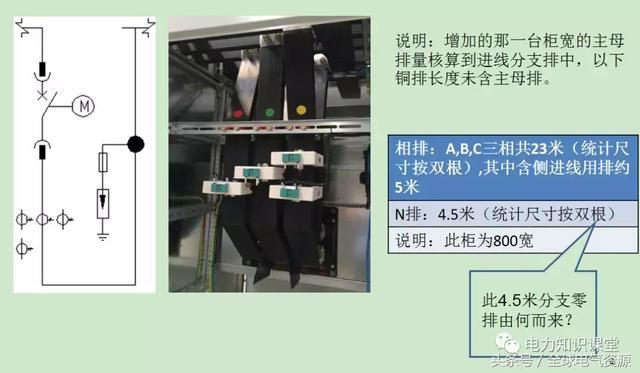

二、進線支路母線長度計算(銅側進線)
